Một khách hàng trong ngành y tế tìm đến Computer Chí Cường với một câu hỏi ít ai đặt ra cho máy in văn phòng: "Máy này có in được phim X-quang không?". Họ mang theo tờ phim nhựa và file ảnh chụp, muốn xem tận mắt trước khi quyết định.

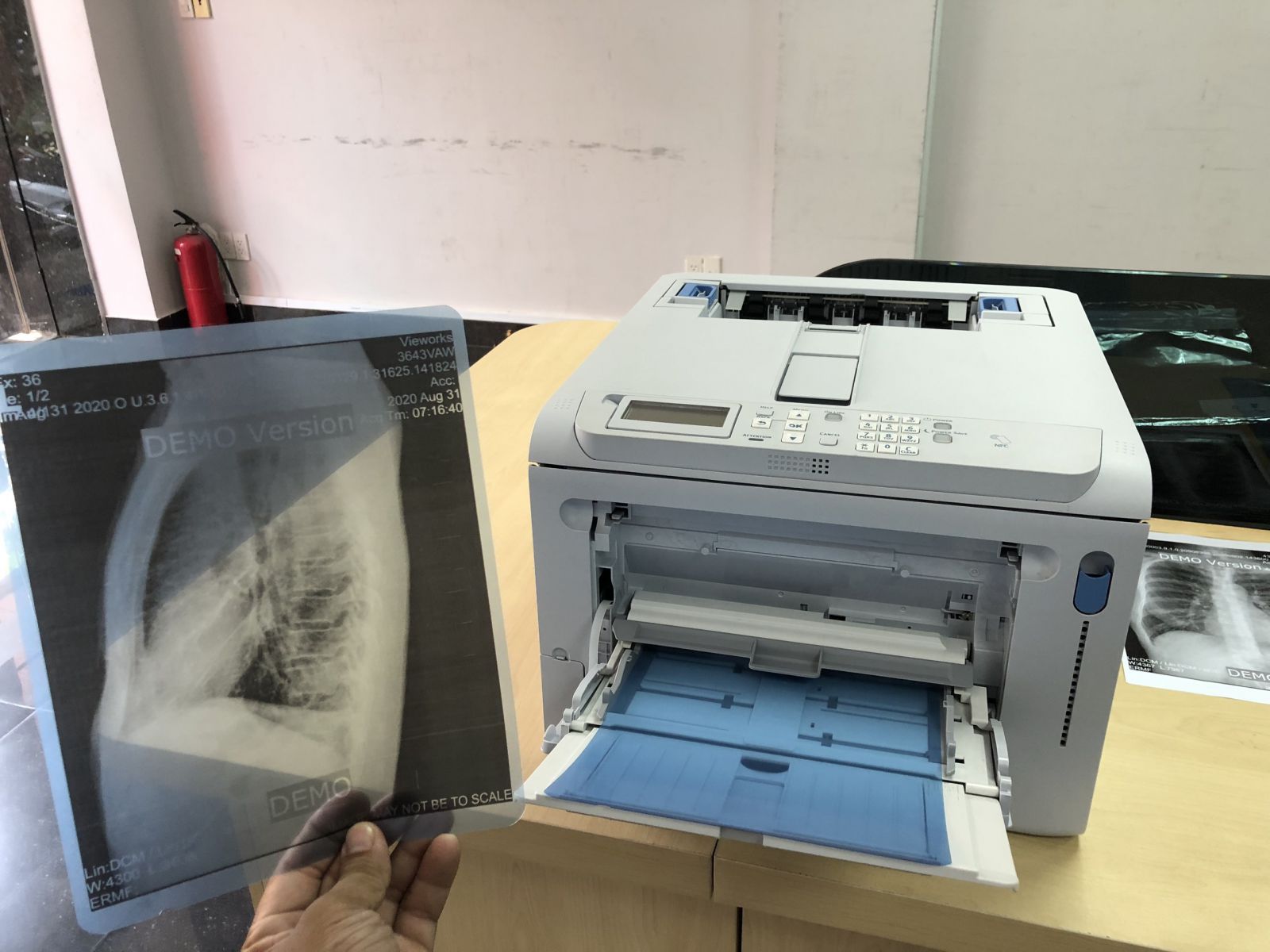

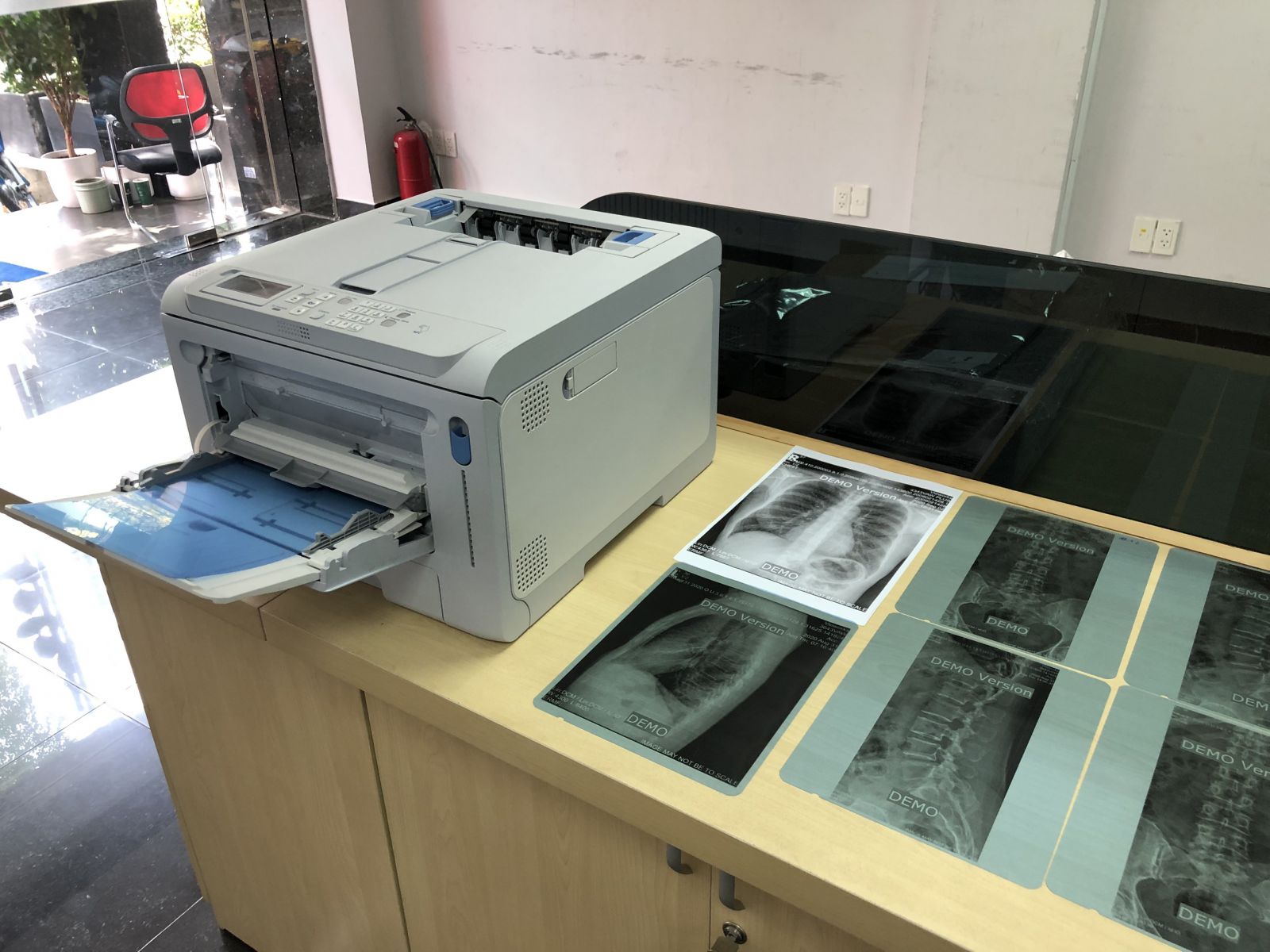

Tờ phim được nạp vào OKI C650 — chiếc máy in laser màu A4 đặt vừa trên một góc bàn. Vài giây sau, bản in trượt ra: nền đen phủ đều, chi tiết xương rõ nét, không vệt sọc, không kẹt phim. Bài viết này đi từ buổi in thử đó đến toàn bộ quy trình một phòng khám cần biết: chọn đúng loại phim, in từ file DICOM, chọn khổ phim và đánh giá bản in theo đúng cách người trong ngành vẫn làm.

Phim X-quang không phải giấy. Máy in được phim là máy biết cách đưa một tấm nhựa đi thẳng qua bộ sấy.

Phim chẩn đoán và phim tham khảo: đặt đúng vị trí trước khi nói chuyện máy in

Ảnh X-quang ngày nay đã là ảnh số — từ hệ thống X-quang kỹ thuật số CR, DR, đến CT, MRI, siêu âm hay phim panorama, cephalo trong nha khoa. Ảnh được lưu trên máy trạm hoặc hệ thống PACS, bác sĩ đọc và chẩn đoán trên màn hình. Nhưng bệnh nhân vẫn cần một bản cứng: để mang về, để chuyển cho bác sĩ tuyến khác, hoặc để phòng khám lưu hồ sơ và tư vấn trực tiếp.

Các bệnh viện lớn in phim bằng máy in phim khô laser (dry laser imager) chuyên dụng, cho ra phim chất lượng chẩn đoán, chi phí đầu tư và vật tư đều cao. Với phòng khám đa khoa, phòng khám nha, cơ sở chẩn đoán hình ảnh tư nhân in số lượng vừa phải, bản cứng chủ yếu là để trả kết quả — đây là chỗ một máy in laser màu in được phim nhựa phát huy giá trị.

Ranh giới cần rõ ràng: bản in từ máy in văn phòng như OKI C650 là phim tham khảo — phục vụ trả kết quả, lưu hồ sơ, tư vấn bệnh nhân. Nó không thay thế phim chẩn đoán từ thiết bị in phim y tế chuyên dụng trong những trường hợp quy trình chuyên môn yêu cầu.

Ba loại phim y tế — và loại duy nhất dùng được cho máy laser

Trên thị trường vật tư y tế có ba nhóm phim thường bị gọi chung là "phim X-quang", nhưng dùng cho ba loại máy hoàn toàn khác nhau:

Phim khô (dry film): dùng cho máy in phim khô chuyên dụng. Lớp phim nhạy nhiệt, hình ảnh hiện lên nhờ nhiệt. Tuyệt đối không đưa vào máy in laser văn phòng — nhiệt của bộ sấy sẽ làm cả tờ phim sẫm màu và hỏng.

Phim in phun y tế: có lớp phủ thấm mực nước cho máy in phun. Lớp phủ này không chịu được nhiệt bộ sấy của máy laser, có thể chảy, dính lô sấy. Không dùng cho máy laser.

Phim in laser: nền nhựa PET chịu nhiệt, làm riêng cho máy in dùng mực bột. Có các loại nền xanh (blue base, gần với phim X-quang truyền thống), nền trong và nền trắng sữa. Đây là loại duy nhất dùng cho OKI C650.

Phim in laser thường ghi độ dày bằng micron (μm), trong khi máy in tính theo gsm. Với PET, quy đổi gần đúng gsm ≈ μm × 1,4. OKI C650 nhận vật liệu đến 256gsm qua khay tay, tương đương phim PET dày khoảng 180μm. Cách quy đổi chi tiết có trong bài in giấy nhựa bằng máy in OKI C650.

Vì sao OKI C650 in phim tốt

Tấm phim PET cứng và trơn hơn giấy rất nhiều. Máy in văn phòng thông thường uốn tờ in qua nhiều vòng con lăn — với tấm nhựa cứng, đó là công thức của kẹt phim và vết trầy.

OKI C650 có hai điểm khác biệt. Thứ nhất là công nghệ LED Single Pass: bốn đầu in LED cho bốn màu xếp thẳng hàng, tấm phim chỉ đi qua máy một lượt là nhận đủ mực. Thứ hai là đường giấy thẳng từ khay tay phía trước, qua bộ sấy, ra khay mặt ngửa phía sau — tấm phim gần như không bị bẻ cong trên suốt hành trình.

Khoảng 6,5 giây

Thời gian ra bản in đầu tiên của OKI C650 theo thông số hãng

Từ file DICOM đến tờ phim

Ảnh y tế được lưu ở định dạng DICOM. OKI C650 là máy in văn phòng, không phải máy in DICOM kết nối trực tiếp với thiết bị chụp hay PACS. Quy trình thực tế đi qua máy tính:

1. Mở ảnh bằng phần mềm xem DICOM trên máy tính — phổ biến như RadiAnt DICOM Viewer, MicroDicom — hoặc phần mềm xem ảnh đi kèm hệ thống chụp.
2. Điều chỉnh window/level (độ rộng và mức cửa sổ) cho vùng cần thể hiện, vì bản in giữ nguyên thang xám đang hiển thị trên màn hình.
3. Chọn bố cục in: một ảnh hay nhiều ảnh trên một tờ phim, kèm thông tin bệnh nhân theo mẫu của phòng khám.
4. Ra lệnh in qua driver máy in như in văn bản thông thường, với các thiết lập ở phần hướng dẫn bên dưới.

Khổ phim y tế và máy OKI tương ứng

Phim y tế đo theo inch. Đối chiếu với khổ in của máy OKI:

Phim 8 x 10 inch (203 x 254mm): in được trên OKI C650 — máy nhận khổ rộng tối đa 216mm. Đây cũng là khổ phổ biến cho phim nha khoa, phim chi, CT nhiều lát cắt thu nhỏ.

Phim 10 x 12 inch (254 x 305mm) và 11 x 14 inch (279 x 356mm): vượt khổ C650, cần máy in màu A3 OKI C834nw — khổ rộng tối đa 297mm, cùng nguyên lý đường giấy thẳng.

Phim 14 x 17 inch (356 x 432mm): khổ phim ngực chuẩn, vượt khổ của cả hai máy. Với khổ này, phòng khám cần thiết bị in phim chuyên dụng.

Đánh giá bản in theo cách người trong ngành vẫn làm

Với ảnh X-quang, "in đẹp" không phải cảm nhận chung chung. Có ba tiêu chí nên kiểm tra khi in thử:

Mật độ quang học (optical density): độ đen của vùng nền. Nền đen phải phủ kín, đều, không loang, để các chi tiết sáng nổi lên rõ ràng. Mực bột được nung chảy đều trên bề mặt PET cho vùng đen đậm và ổn định từ tờ đầu đến tờ cuối.

Thang xám (grayscale): khả năng thể hiện các bậc xám chuyển tiếp — quyết định việc nhìn rõ ranh giới xương, mô mềm. Cách kiểm tra đơn giản: in một file dải bậc xám từ trắng đến đen, xem các bậc có tách biệt rõ, không bị dính vào nhau ở vùng tối.

Xem trên đèn đọc phim (negatoscope): phim được xem bằng ánh sáng xuyên qua, không phải ánh sáng phản chiếu như giấy. Luôn đặt bản in thử lên đèn đọc phim để đánh giá đúng như cách bác sĩ và bệnh nhân sẽ xem.

Hướng dẫn in phim X-quang trên OKI C650

Bước 1 — Nạp phim vào khay tay

Dùng khay tay đa năng phía trước thay vì khay giấy chính. Nạp ít tờ mỗi lần, mặt in hướng lên, chỉnh thanh chặn vừa khít mép phim. Phim nhựa hay dính tĩnh điện, nên xòe nhẹ tập phim trước khi nạp để các tờ tách nhau.

Bước 2 — Mở khay ra mặt ngửa phía sau

Mở khay ra phía sau máy để phim đi thẳng ra ngoài, không vòng lên khay trên. Chi tiết nhỏ này quyết định phim có bị cong, trầy mặt in hay không.

Bước 3 — Cài đặt driver

Chọn nguồn giấy là khay tay, khổ giấy đúng kích thước phim (thiết lập khổ tự chọn cho các khổ inch như 8 x 10). Chọn loại giấy và định lượng theo số gsm đã quy đổi thay vì để mặc định giấy thường, để máy điều chỉnh nhiệt độ bộ sấy phù hợp. Với ảnh X-quang đen trắng, chọn in đơn sắc để nền đen in bằng mực đen, đều và tiết kiệm mực màu. Hướng dẫn chỉnh driver OKI có trong bài cách in giấy dày trên máy in OKI mà không bị kẹt.

Bước 4 — In thử và tinh chỉnh

In một tờ, chờ nguội, cào nhẹ móng tay lên vùng đen đậm. Mực bong → tăng một mức định lượng. Phim cong → giảm một mức. Kiểm tra thang xám và xem trên đèn đọc phim. Đạt rồi mới in số lượng, và để các tờ phim nguội hẳn trước khi xếp chồng.

Ngoài phim X-quang, cùng chiếc máy còn in tốt decal trong (decal film), giấy nhựa chống nước và nhiều vật liệu đặc biệt khác — xem thêm trong danh mục máy in OKI.

Đúng loại phim, đúng khổ, đúng thang xám — một chiếc máy in trên bàn phòng khám đủ để mỗi bệnh nhân mang về một tờ phim rõ ràng.
